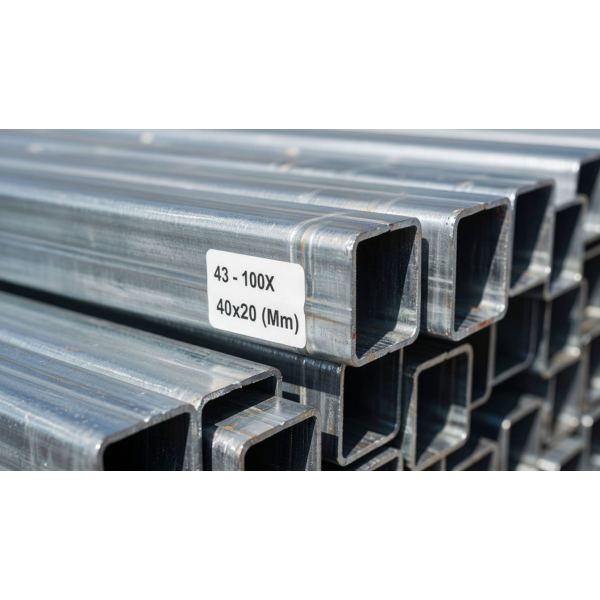

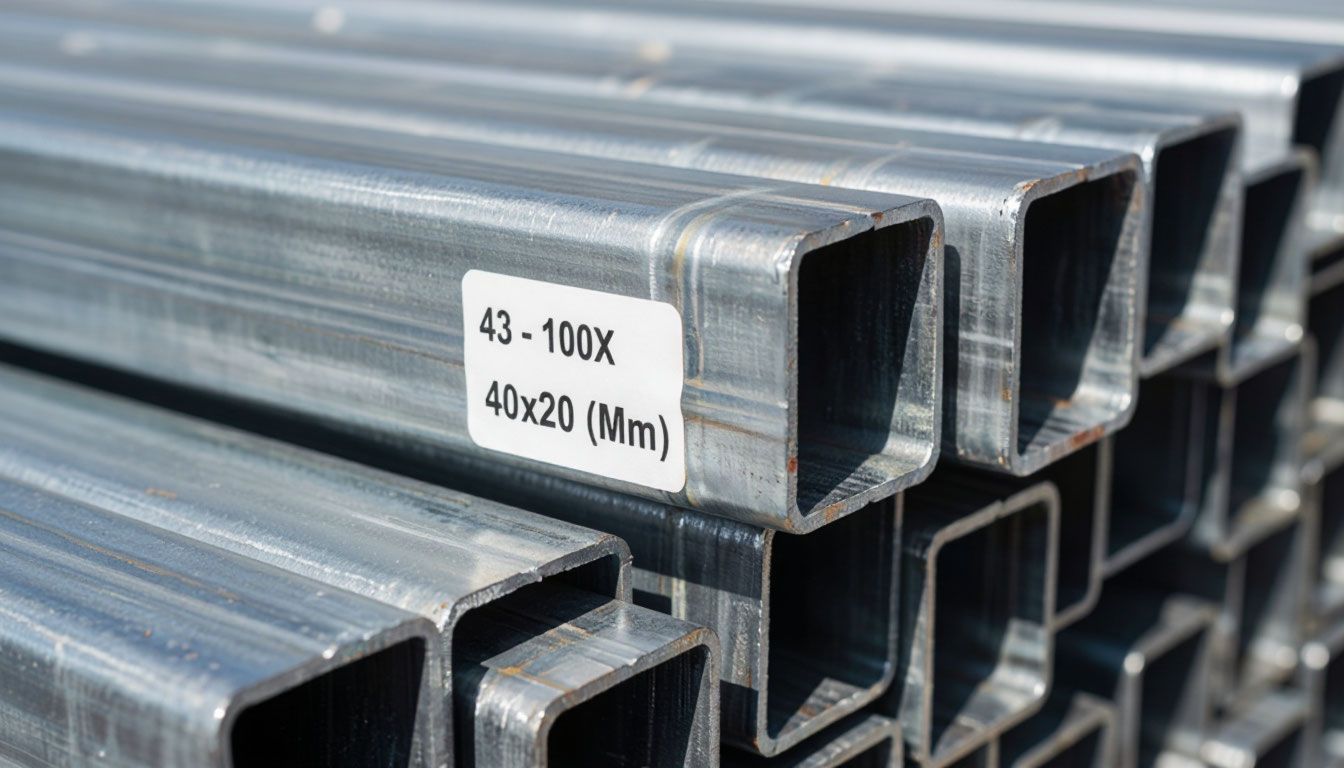

Каркас из профильной трубы: расчёт метража, раскрой и смета

— Мерную или немерную будете брать?

Этот вопрос на металлобазе задают первым, а к ответу почти никто не готов. Немерная труба дешевле, но приходит хлыстами вразнобой, и расчёт «одна дуга — один хлыст» на ней рассыпается. На арочную теплицу 3х6 м с шагом дуг 1 м нужен 21 хлыст мерной шестёрки: 126 погонных метров, из которых в дело идут 124. Чёрная труба на такой каркас стоит 11 220–18 720 ₽ (цены здесь и дальше — порядок величин на сезон, сверяйте у продавца), весь самострой с гибкой, сваркой, покраской и доставкой — 15 800–30 600 ₽, а из оцинкованной трубы — 18 000–38 900 ₽. Заводской каркас внутри готового комплекта тоже оцинкованный, и стоит он 15 800–30 300 ₽: при равном покрытии самострой не выигрывает, а проигрывает 2 200–8 600 ₽ — и это главный сюрприз всей сметы.

Чего здесь нет: какое сечение брать, каким должен быть шаг дуг, оцинковка или окраска. Это отдельная тема; устройство каркаса целиком, сварной против болтового и крепление к грунту. Ниже только счёт: метраж, раскрой, инструмент, деньги и приёмка трубы на базе.

Сколько метров трубы уходит на теплицу 3х6: раскладка по элементам

Считать начинают не с трубы, а с геометрии. Типовая арка: ширина 3 м, длина 6 м, высота в коньке 2,1 м — это полуокружность радиусом 1,5 м плюс две прямые стойки по 0,6 м под ней. Полуокружность даёт 4,71 м, вся дуга от земли до земли — 5,91 м, округляем до 5,9 м. Отсюда ключевое число всего расчёта: одна дуга помещается в один хлыст 6 м, и резать её пополам не нужно.

Ведомость на две ходовые частоты дуг:

Число продольных ниток — вопрос жёсткости каркаса, а не метража, и точного норматива под самодельную арку нет. Качественное правило одно: чем реже стоят дуги, тем больше нужно продольных связей и тем важнее верхняя, приконьковая. допуск требует проверки по паспорту каркаса: под арку шириной 3 м обычно называют от трёх до пяти продольных ниток — но числа, которые ходят по форумам, не привязаны ни к марке стали, ни к длине пролёта, ни к способу закрепления дуги; инженерным допуском их считать нельзя. В ведомости взято пять ниток — верхняя граница, метраж с запасом.

Сечение по элементам разносят так, как выбрали. Для сметы ниже взят ходовой вариант: дуги и обвязка — 20×40 мм (10 хлыстов), прогоны, торцы и створки — 20×20 мм (11 хлыстов).

Раскрой хлыстов 6 м без обрезков

Дуга 5,9 м из немерного хлыста 5,4 м не выйдет: придётся стыковать, а стык на дуге — лишний шов ровно там, где нагрузка максимальна. Карта раскроя для 21 мерного хлыста:

Весь фокус — в последней строке. Пул коротких деталей на торцы и створки это 8 отрезков по 1,9 м, 4 по 1,2 м, 18 по 0,7 м и 4 по 0,6 м, всего 35,0 м, и кроить их надо вперемешку, а не «сначала торцы, потом двери». Рабочая схема: четыре хлыста по 1,9 + 1,9 + 0,7 + 0,7 + 0,7 (5,9 м, отход 10 см), пятый на 1,2 + 1,2 + 1,2 + 1,2 + 0,6 + 0,6 (ровно 6,0 м, отхода нет), шестой — оставшиеся шесть перемычек 0,7 и две стойки 0,6.

Итог: куплено 126 м, в дело 124,3 м, в обрезки 1,7 м — 1,4 %. Работает это потому, что три самые длинные группы деталей равны шести метрам или кратны им. Запас планируют хлыстами, а не обрезками: ошибка в 5 см на длинной детали не лечится ничем, кроме нового хлыста.

Чем гнуть и варить: инструмент, аренда, заказ на стороне

Гибка — единственная операция, которую без станка хорошо не сделать. Трубу гнут профилегибом в несколько проходов, подводя радиус к нужным 1,5 м. Момент, на котором горят самодельщики: трубу 20×40 гнут широкой стороной в плоскости арки, то есть на изгиб работают 40 мм. Плашмя гнуть намного легче — поэтому так и делают, и получают арку слабее задуманной.

Способ «надпилить болгаркой, согнуть и заварить пропилы» бесплатен, но каждый пропил — концентратор напряжений и точка старта ржавчины, а таких точек на дуге несколько десятков. На сезонный парник сойдёт, под снег — нет.

Порошковую окраску в смету самостроя не берут, и цифра объясняет почему: каркас весит около 134 кг, порошок обойдётся в 16–34 тыс ₽ против 11,2–18,7 тыс ₽ за саму трубу — дороже по обоим краям вилки. Разумный сценарий для одиночки: купить УШМ, гибку заказать в мастерской, сварку арендовать.

Про сварку. Стенка 1,2–1,5 мм тонкая, и главная беда новичка — прожоги: варят на малом токе короткими прихватками, электрод Ø2,0–2,5 мм, ток 50–80 А для стенки 1,5 мм. Оцинкованную трубу варят только на улице или с вытяжкой — пары цинка ядовиты, — а шов восстанавливают цинконаполненной краской до сборки, пока к нему есть доступ.

Сварка не обязательна: тот же каркас собирается болтами на крабах, пластинах и уголках. Метраж трубы от этого не меняется, меняется список метизов и соединителей — он в статье про крепёж для каркаса.

Смета самостроя каркаса против заводского

Счёт на теплицу 3х6 м с шагом дуг 1 м: чёрная труба, гибка заказана в мастерской, сварочник свой или арендованный.

Оцинкованная труба дороже чёрной на 30–60 %: труба выйдет в 14 600–30 000 ₽, грунт-эмаль из сметы уходит, зато остаётся цинк на швы — итог 18 000–38 900 ₽.

Теперь противовес. Готовая теплица 3х6 м в рабочей комплектации стоит 35 000–55 000 ₽, доля каркаса в этой цене — 45–55 % (обе величины — канон «Цены на теплицы из поликарбоната»). Значит, заводской каркас с крепежом, без листа, — это 15 800–30 300 ₽, и он оцинкованный.

Сравнивать надо при равном покрытии, иначе счёт подменяется: 18 000–38 900 ₽ за оцинкованный самострой против 15 800–30 300 ₽ за оцинкованный заводской. Разрыв 2 200–8 600 ₽ не в пользу самостроя, и это главный вывод раздела: труба, купленная в розницу, съедает всю экономию. Завод берёт металл вагонами и гнёт дуги на потоке, частник берёт двадцать один хлыст по розничному прайсу и платит за каждую дугу отдельно.

Время расходится сильнее денег. Заводской комплект собирается вдвоём за 6–10 часов (порядок работ и приёмка комплекта). Самострой — 4–6 дней, 30–50 человеко-часов.

Тогда зачем самострой. Случаев три: нестандартная геометрия, которую никто не выпускает (ширина 4,5 м, высота под виноград, пристенная односкатная); труба, сварочник и профилегиб уже есть; каркас нужен под имеющееся покрытие нетипового размера. Ради экономии на стандартной 3х6 его не затевают. Смета всей постройки — в полной смете самостроя; чем классы заводских каркасов отличаются между собой — в сравнении моделей, а из чего складывается цена самой дешёвой — в «Дешёвая теплица».

Приёмка трубы: как проверить толщину стенки

Труба со стенкой меньше заявленной — норма рынка, и знать об этом надо до оплаты. Причин две. Законная: ГОСТ допускает отклонение по толщине стенки порядка ±10 % — сверить по ГОСТ 8639 и 8645, то есть в «полторашке» законно может оказаться 1,35 мм. Полузаконная: трубу катают по собственным техническим условиям, и «1,5 мм» на ценнике при 1,2 мм по факту продавец объяснит фразой «это по ТУ, экономичная серия».

Штангенциркуль по торцу (500–1 500 ₽) работает, но мерить им надо в четырёх точках: у шва и на гранях стенка разная.

Надёжнее взвешивание — металл не соврёт. Масса погонного метра считается по формуле M = 0,0157 × S × (A + B − 2,86 × S), кг/м, размеры в мм, где S — стенка, A и B — стороны:

Электронный безмен до 50 кг стоит 300–800 ₽. Хлыст 20×40 со стенкой 1,5 мм обязан весить 7,9 кг; 6,4 кг на крючке — другая труба, о чём бы ни говорил ценник. И посмотрите в накладной, ГОСТ там или ТУ.

Ещё честнее считать партию разом. Наш 21 хлыст (10 штук 20×40 и 11 штук 20×20) должен весить 78,7 + 55,5 = 134,2 кг, и если труба отпускается по весу, фактический вес стоит прямо в накладной — сверьте до подписи. При стенке 1,2 мм та же партия потянет 109 кг: недобор 25 кг, почти пятая часть оплаченного металла.

Что ещё смотреть, пока машина не уехала, — два признака, специфичных для раскроя. Мерность: хлысты промеряют рулеткой хотя бы выборочно, «шестёрка» длиной 5,85 м ломает раскрой дуг. Саблевидность: хлыст прокатывают по ровной площадке или прикладывают к натянутому шнуру. Остальное — оцинковка по срезам и швам, толщина, сколы краски — проверяется по общей методике приёмки каркаса в разборе крепежа и комплектующих.

Частые вопросы

Две строки этой сметы решают всё остальное. Стенка: 1,2 мм вместо 1,5 мм отнимают пятую часть металла у конструкции, которая должна простоять десять лет, а выигрывают две-три тысячи на всей теплице. Второй параметр той же строки — сечение: во что обходится переход с 20х20 на 40х20 по заводскому прайсу, а не по метражу трубы, посчитано в сечении профильной трубы. Мерность: немерная дешевле на считаные проценты, а отхода даёт 10–15 % против 1,4 % на мерной — сверить. Экономить без потерь можно ровно на инструменте: профилегиб ради семи дуг не окупится никогда, сварочник берут в аренду. Но главный итог счёта другой: сложите смету до похода на базу — и увидите, что на стандартной 3х6 оцинкованный самострой проигрывает заводскому каркасу 2 200–8 600 ₽. Самострой здесь берут не за деньги, а за геометрию, которой нет в каталоге.
